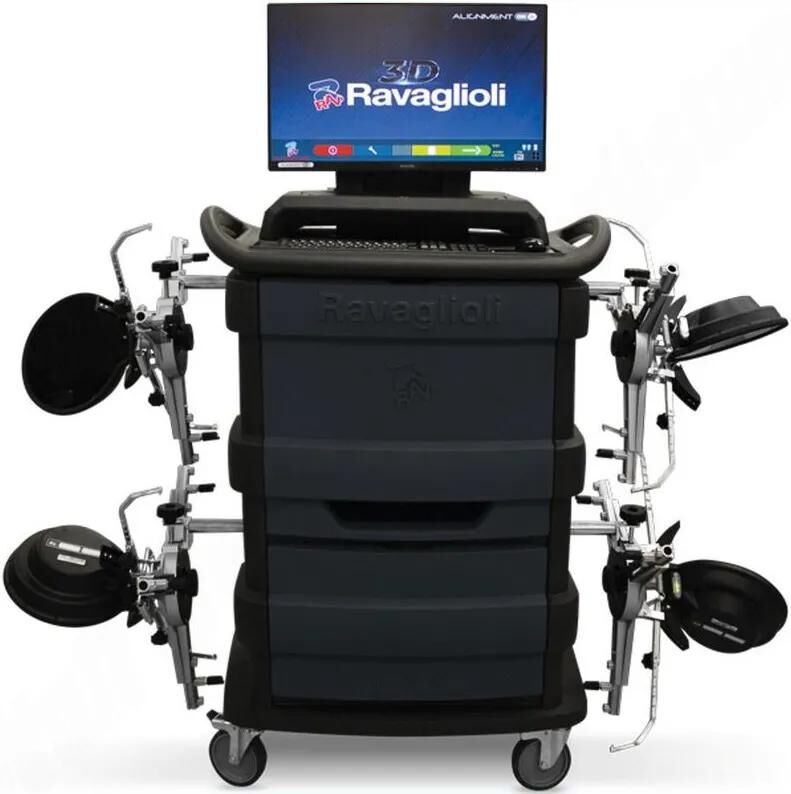

Contrôleur de géométrie piloté par ordinateur avec 8 capteurs CCD, couleur : anthracite / RAL 7016
Transmission des données entre les têtes de mesure par infrarouge, transmission à la console via Bluetooth, correction de la concentricité dans chaque position, logiciel de mesure des axes guidé en 3D. Permet de travailler avec des plateaux tournants électroniques et de lire automatiquement l'angle de braquage maximal. La base de données contient plus de 90000 fiches techniques de véhicules déjà saisies, y compris la possibilité pour l'utilisateur de saisir lui-même d'autres fiches techniques. Base de données clients pour l'enregistrement de 20000 interventions avec fonction de recherche par nom de client ou par numéro d'immatriculation du véhicule.

Contenu de la livraison :
Console média avec PC à processeur Pentium, écran TFT 19", clavier, imprimante, chargeur de batterie automatique.
2 têtes de mesure avant
2 têtes de mesure arrière
2 paires de supports de roue à 4 points (#STDA33EU) pour jantes de 10" à 24 ".
1 paire de plateaux tournants mécaniques (#S110A7)
Support de pédale de frein
Arrêt de volant

Installation 3D, utilisable sur tous les ponts à ciseaux et à 4 colonnes.
Modèle avec caméras fixes, supports rapides à 3 points sans compensation et commande à distance avec clavier sur tous les capteurs de mesure. Compensation des chocs sur les jantes si nécessaire, support de fixation rapide sur le pont élévateur, librement mobile vers le haut pour exclure tout dommage en cas d'obstacles sur la descente. Mesure des véhicules jusqu'à 4300 mm d'empattement. Couleur : anthracite / RAL 7016

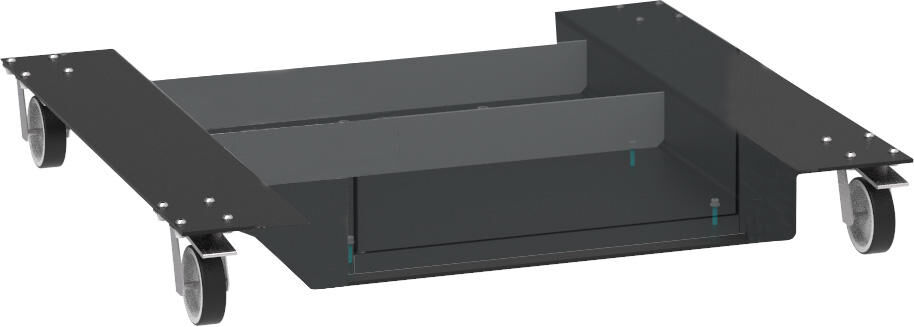

Accessoires, adaptés aux contrôleurs de géométrie RAV

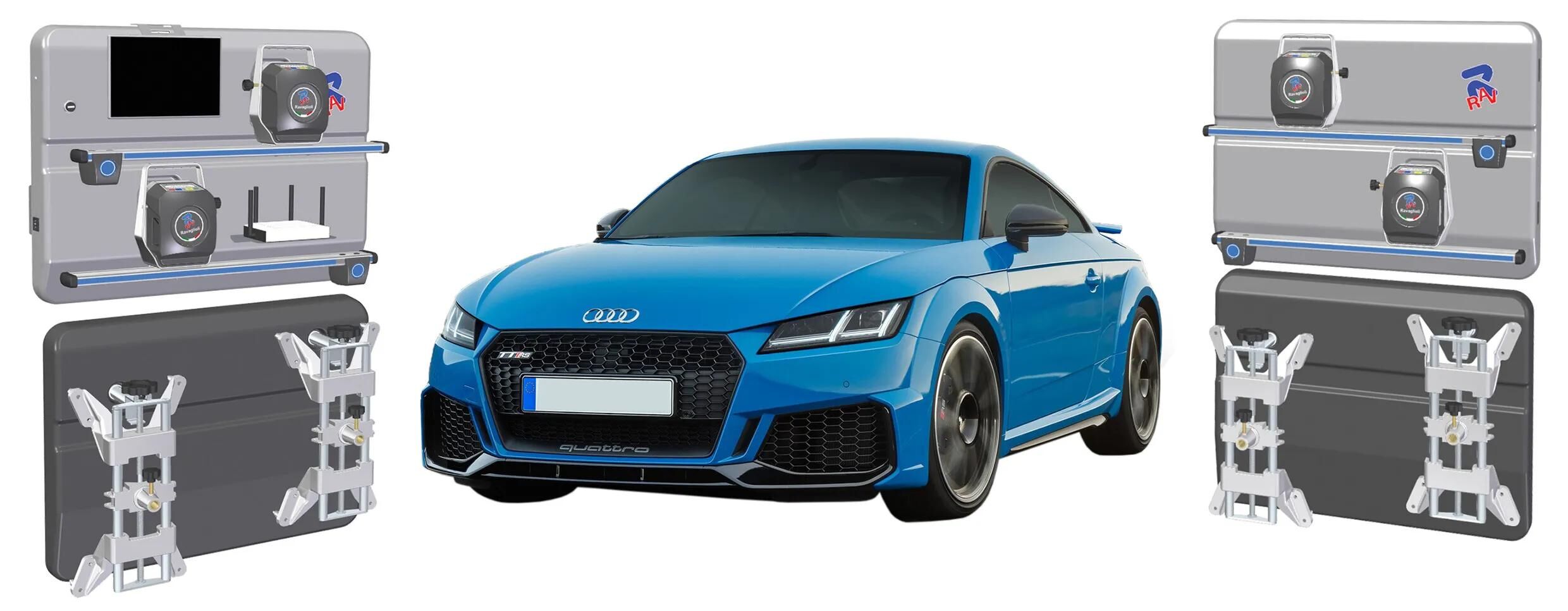

Contrôlé par tablette, sans PC mais avec connexion Wi-Fi.
Un nouveau concept de contrôleur de géométrie CCD comme alternative hi-tech aux différentes solutions de produits sur le marché. Avec un tout nouveau design des têtes de mesure et un nouveau dispositif de rangement pour les capteurs de mesure et les pinces de roue.

Contenu de la livraison :
Tablette, support magnétique pour la tablette, point d'accès Wi-Fi, panneaux muraux pour les têtes de mesure avec prise de charge USB, point d'accès et module de rangement de la tablette, 8 capteurs CCD avec boulons de type boule, 1 encodeur et prise de charge rapide, jeu de plateaux tournants S110A7/P, 1 arrêtoir de pédale de frein, 1 arrêtoir de roue directrice, 2 paires de supports de roue à 4 points STDA33EU

3D / HD, avec caméra mobile et hauteur de levage à réglage automatique.
Cibles aux dimensions et au poids réduits. Logiciel avancé avec mesure de la voie, de l'inclinaison et des diagonales, du braquage d'une seule roue, mesure avec 2 cibles pour les véhicules longs, voie de fuite, angle de frottement et audit.

Équipement / Contenu de la livraison :
Armoire de commande, système d'exploitation Windows, écran TFT 27", imprimante couleur, clavier, haut-parleur, adaptateur USB WIFI.
Quatre serre-fils à 4 points de 1" à 24" avec poignées universelles et cibles.
Deux plateaux tournants mécaniques pour voitures, support de caméra mobile (lift) avec technique de détection 3D, blocage de la pédale de frein, blocage du volant
Logiciel de mesure des essieux et base de données pour CARS

Système 3D, utilisable sur différents types de ponts élévateurs, gris.
Système de caméra 3D entièrement sans fil avec transmission de données Bluetooth et compensation automatique de la planéité. Un système avec des têtes de mesure qui se fixent directement sur le pont élévateur, ce qui évite une installation supplémentaire devant le pont élévateur. La transmission des données entre les caméras de mesure et la console se fait par Bluetooth. Chaque tête de mesure est équipée d'un écran LCD pour l'affichage des informations de base et de cinq touches pour la commande à distance du logiciel (y compris la fonction de télécommande). Grâce à ses dimensions compactes, l'appareil convient également aux garages automobiles disposant de peu de place.

Convient au contrôleur de géométrie "megaline 3500HD".

Mesure d'entrée automatique de la géométrie complète du châssis.
Un système d'inspection rapide pour la réception automatisée des véhicules. Il accroît le dynamisme de votre exploitation grâce à des services supplémentaires qui renforcent la confiance des clients et garantissent des revenus sûrs. Diagnostic précis, rapide et sans contact du véhicule avec contrôle de la géométrie complète du châssis. En quelques secondes, la géométrie complète des roues est mesurée, y compris les pré-traçages individuels et le centrage du volant, et les erreurs de réglage à corriger sont représentées via l'indicateur automatique. Le contrôle s'effectue de manière simple, facile et entièrement sans contact ni manipulation. Reconnaissance automatique du véhicule à l'aide d'une base de données en temps réel contenant les données spécifiques du véhicule ou par reconnaissance du numéro d'immatriculation (en option). Une fois le diagnostic du véhicule terminé, les résultats peuvent être partagés directement avec le client grâce à des protocoles de mesure transparents et faciles à comprendre, afin de discuter ensemble des mesures nécessaires.

Technologie de tête de mesure avec caméras HD et cibles Real 3D, transmission sans fil via Bluetooth.
La série AllOnWall offre tout ce qui est nécessaire pour la mesure de l'essieu. Avec un panneau mural pratique, ce qui permet de gagner de la place dans l'atelier. Toutes les opérations de réglage peuvent être contrôlées à l'aide d'une tablette de 10" que l'opérateur peut emporter avec lui ou positionner sur le pont élévateur pendant le réglage, à l'aide des aimants intégrés. Les têtes de mesure 3D détectent toutes les équerres du véhicule en quelques secondes. Installées sur les pinces de roue, les cibles à structure Real 3D sont extrêmement légères, ne nécessitent aucun entretien et ne contiennent aucun composant électronique.

Contenu de la livraison :
1x tablette avec présentoir multitouch 10" (800 x 1280 pixels) et aimants de fixation (rechargeable sur le panneau)
1x chargeur (avec aimants) pour le positionnement de deux piles
1x boîtier avec tapis en caoutchouc antichoc pour loger les têtes de mesure 3D en toute sécurité
4x pinces à molettes autocentrantes à 3 points de fixation rapide
2x plateaux tournants standard (Ø 300 mm)
1x arrêtoir de roue directrice
1x arrêtoir de pédale de frein
STDAPREMIUM (jeton pour fonctions supplémentaires), STDA110 (base de données véhicules), STDA162 (kit avec supports pour fixation sur le pont élévateur - 2 pièces)

Couteau à profiler high-tech, hauteur 60 mm, pour contrôleur de géométrie "megaCheck".
Pour la mesure rapide et précise de la profondeur de profil des pneus. L'intégration complète dans le système de réception de véhicules "megaCheck" (8.96 68 37/5) permet un contrôle précis de l'état du profil des pneus et offre, en combinaison avec la mesure de la géométrie du châssis, un diagnostic de réception complet et rapide. Adaptable également aux systèmes "megaCheck" déjà installés.

Application :
Le véhicule se déplace sur les guides d'appui conformément aux instructions afin de positionner correctement les roues. Ensuite, les volets de mesure s'ouvrent automatiquement avec deux scanners laser 3D pour mesurer le profil du pneu à deux hauteurs différentes, en excluant les déformations possibles, comme par exemple les petits cailloux coincés dans le profil. Après la mesure de la profondeur du profil et de la géométrie du châssis par "Argos Drivethru", les volets de mesure se referment et garantissent ainsi la protection contre la poussière et la saleté.
