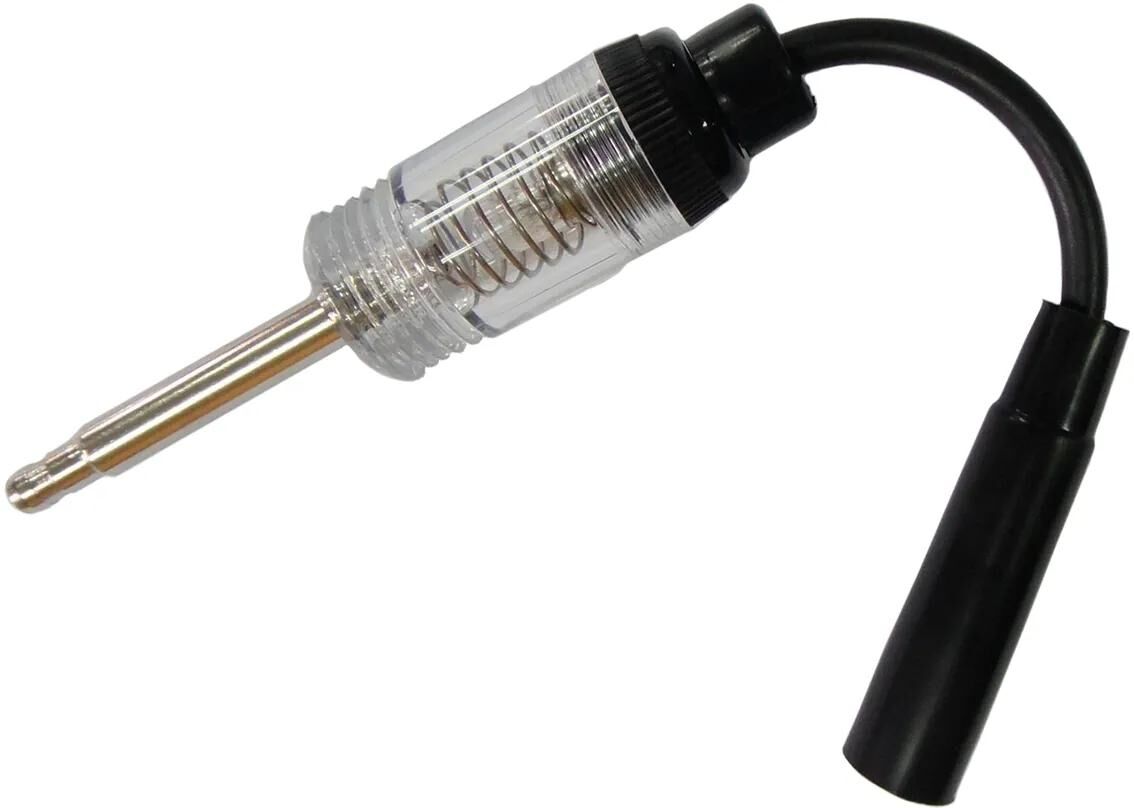

Montage tussen bougie-aansluiting en bougie. Toont door het lampje de vonken bij het ontsteken

Compacte, ruimtebesparende stroomverdeelkast voor het aansluiten van maximaal vier elektronische apparaten zonder telkens naar een geschakelde stroomaansluiting te hoeven zoeken. Dankzij het geïntegreerde relais schakelt de box automatisch aan en uit met het contact, zodat de batterij niet leegloopt.
Belangrijkste kenmerken:
- 12V stroomverdeelkast met relais
- 4 gezekerde aansluitingen van elk 5A, ideaal voor extra schijnwerpers, handvatverwarming en meer
- LED-statusweergave voor een snelle functiecontrole

Met de verschillend gekleurde verlichting van het LCD-display wordt door een rode verlichting (+) plus en door een groene verlichting (-) minus weergegeven

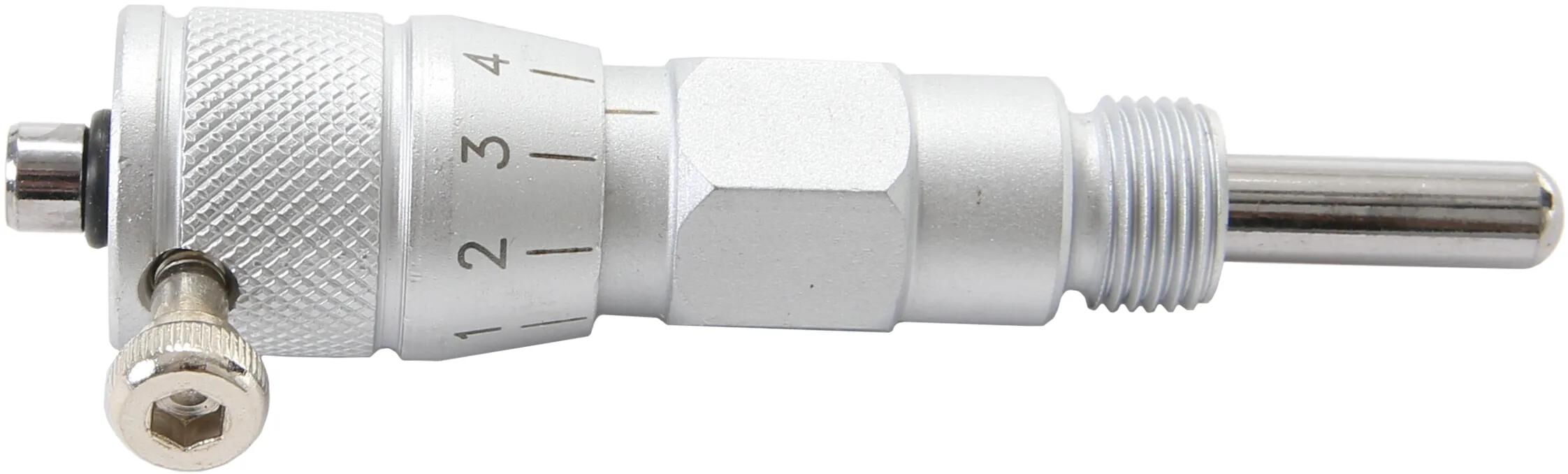

Voor het nauwkeurige instellen van de ontsteking bij 2-takt motors, totale lengte met stift: 100 mm, totale lengte zonder stift: 75 mm

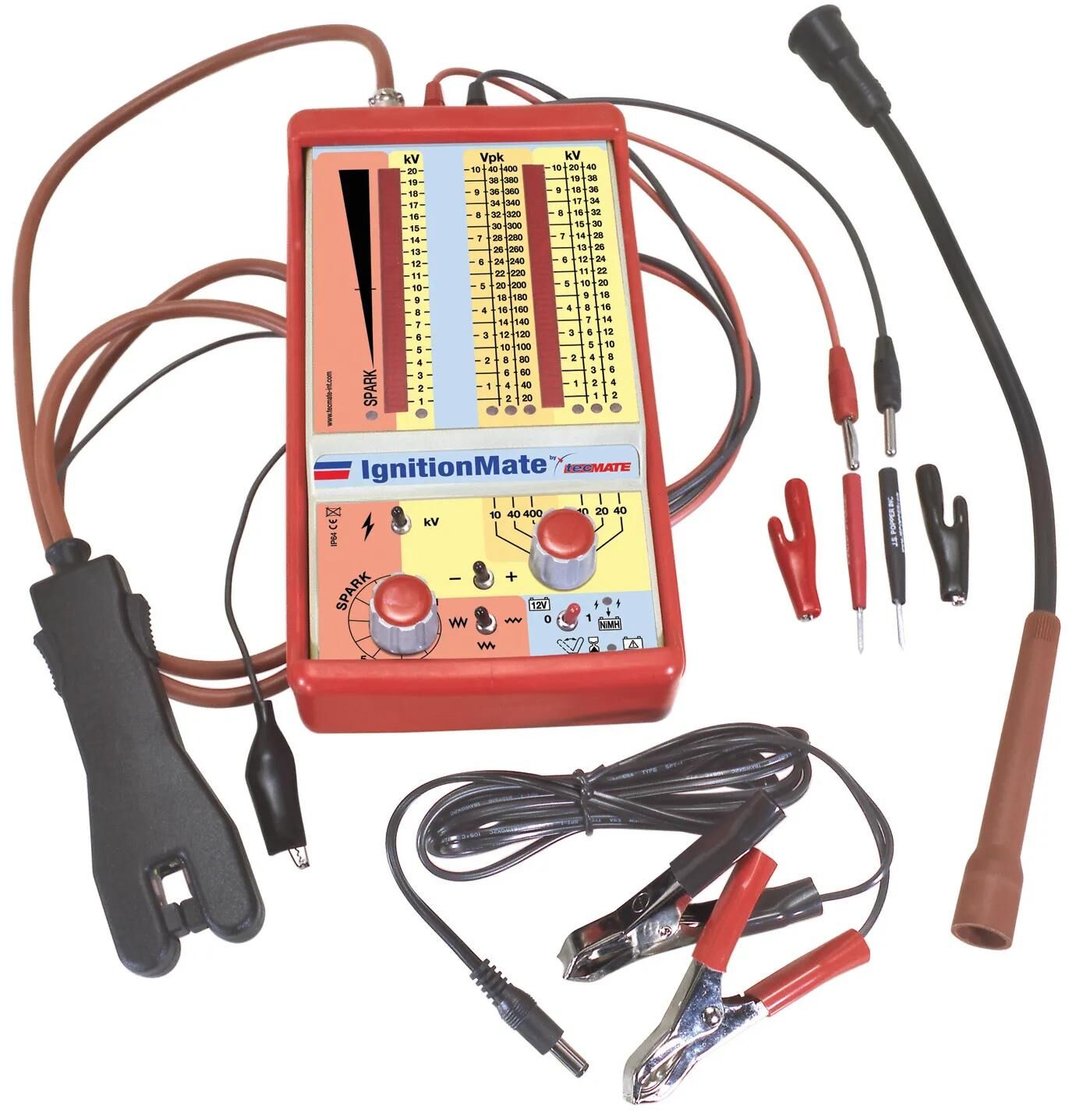

Piekspanning ontstekingstester met dubbel display voor het opsporen van ontstekingsproblemen
Speciaal ontworpen om primaire en secundaire ontstekingssignalen te meten en dynamisch weer te geven met behulp van heldere LED staafdiagramweergave. Voor het vergelijken van twee verschillende signalen op één cilinder. Geeft op betrouwbare wijze de status aan van elk ontstekingssysteem, zoals hoogspannings-, condensator-, transistor- of eenvoudige contactontsteking, ongeacht of het een digitale of analoge constructie is

Verschillende types ontstekingssystemen (AC-CDI, DC-CDI, transistor, magneet, bobine en ontstekingspunten) hebben dezelfde basiscomponenten, de gemeten signalen zijn gewoonlijk vergelijkbaar qua aard en grootte.
Demontage van ontstekingscomponenten is niet nodig. (Hierdoor wordt vermeden dat per ongeluk defecte contacten in het systeem worden gebracht of gecorrigeerd, wat het oplossen van niet-geïdentificeerde problemen verder zou bemoeilijken en vertragen) Twee signalen van dezelfde cilinder kunnen gelijktijdig worden vergeleken.
Secundaire hoogspanning/piekspanning 10, 20, 40 kV schalen gebruik de onttrekkingstang om de hoogspanning tussen de bobine en de bougie te meten.
Vonkstroom meet de consistentie van het hoogspanningsvonkstroomsignaal en detecteer/indiceer ontstekingsfout 10, 40 of 400 Vpk schalen gebruik de RODE en ZWARTE silicium testkabels om de primaire signalen te meten tussen ICU en voeding (batterij of laadspoel), controle pick-up (pulsspoel of Hall-sensor), ontstekingsspoel en schakelaar (sleutel, noodstop, stand, gaspedaal).

Cilinder: 1 (twee signalen)
Methode: Vergelijking en weergave van twee verschillende signalen op dezelfde cilinder
Beeldscherm/resolutie: 2 beeldschermen met 40 zeer heldere LED's
Selectie/ instelling:
Linker display: keuze tussen 20 kV en vonk. Instelling van de vonkgevoeligheid
Rechterdisplay: selectie van primaire spanning 10, 40 of 400 VPK, selectie van secundaire spanning 10, 20 of 40 kV
Polariteit van kV-spanning: enkele uitgangsspoelen hebben negatieve signalen, dubbele uitgangsspoelen hebben negatieve en positieve signalen
Hoofdschakelaar, inclusief automatische uitschakeling wanneer geen signaal wordt gemeten
Voeding: oplaadbare 7,2 V NiMH-batterij biedt 6 uur autonomie, externe voeding met 12 Vdc (11 15 Vdc)

Uitvoering/leveringsomvang: de standaardset omvat het instrument met robuuste rubberen beschermhoes, een combinatie van een hoogspanningssignaal-ontvangklem met een siliconen snoer, een bobine-adapter, een set siliconen meetsnoeren met geïsoleerde krokodillenklemmen en sonde-testsondes, een 12 V-kabel van 200 cm lang en een handleiding met quick reference guide
