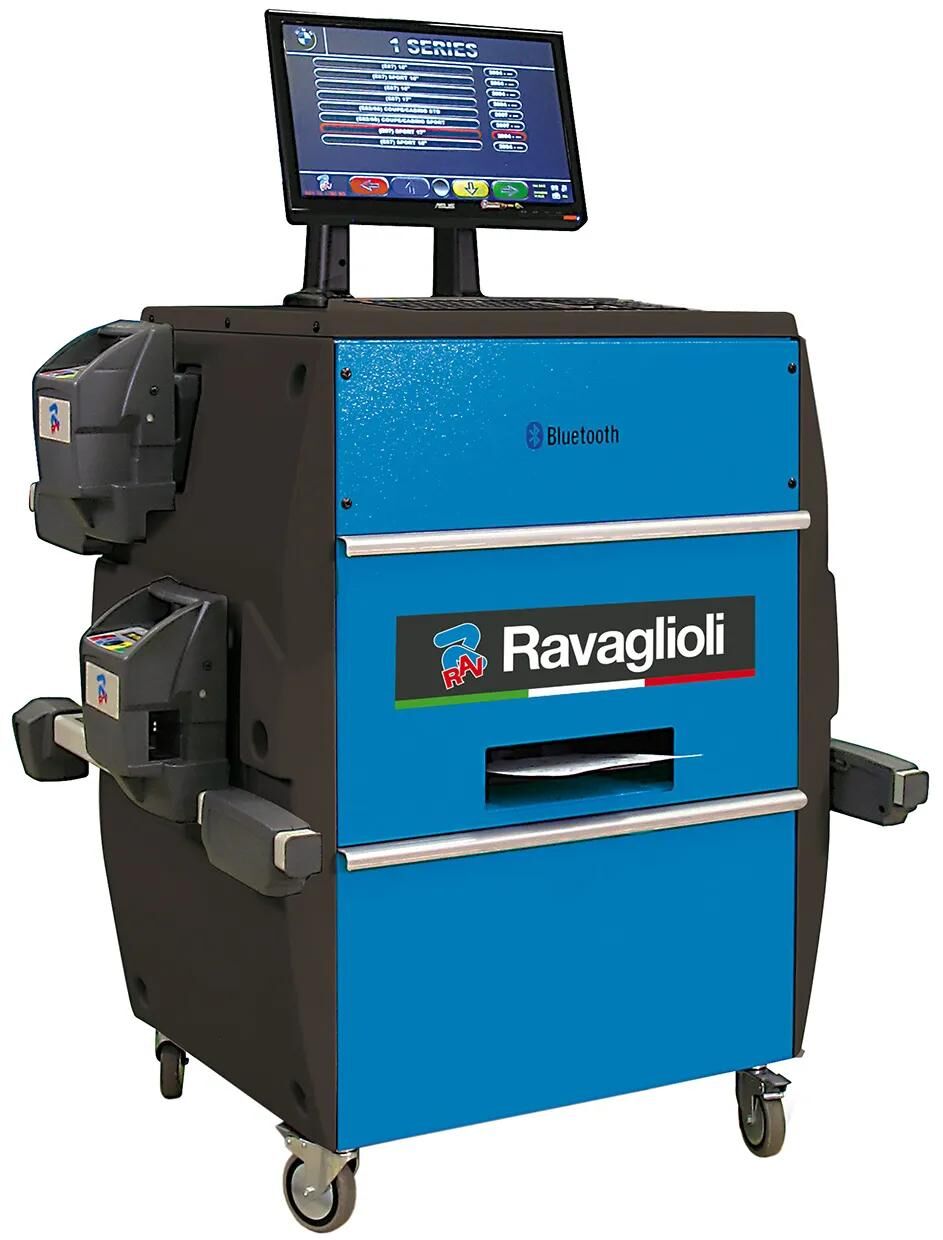

Computergesteuertes Achsmessgerät mit 8 CCD-Sensoren, Farbe: anthrazit / RAL 7016
Datenübertragung zwischen den Messköpfen über Infrarot, Übertragung zur Konsole via Bluetooth, Rundlaufkorrektur in jeder Position, 3D-geführte Achsmesssoftware. Ermöglicht die Arbeit mit elektronischen Drehtellern sowie die automatische Ablesung des maximalen Einschlagwinkels. Die Datenbank beinhaltet mehr als 90000 schon eingegebene Fahrzeugdatenblätter inkl. der Möglichkeit, weitere Datenblätter durch den Benutzer selbst einzugeben. Kundendatenbank für die Aufzeichnung von 20000 Eingriffen mit Suchfunktion nach Kundennamen oder Fahrzeugkennzeichnen.

Lieferumfang:
Medienkonsole mit PC mit Pentium-Prozessor, 19" TFT-Bildschirm, Tastatur, Drucker, automatische Batterieladevorrichtung
2 vordere Messköpfe
2 hintere Messköpfe
2 Paar 4-Punkt-Radhalter (#STDA33EU) für Felgen von 10" bis 24 "
1 Paar mechanische Drehteller (#S110A7)
Bremspedalstütze
Lenkradfeststeller

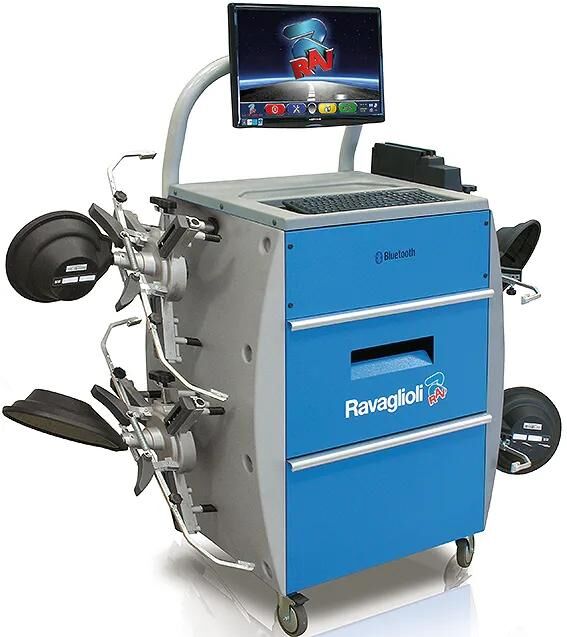

3D-Anlage, auf allen 4-Säulen- und Scherenhebebühnen einsetzbar
Modell mit festen Kameras, kompensationfreien 3-Punktschnellspannhaltern und Fernbedienung mit Tastatur an allen Messwertaufnehmern. Felgenschlagkompensation wenn gewünscht, Schnellsteckhalterung auf der Hebebühne, nach oben frei beweglich, um Schäden bei Hindernissen auf der Abfahrt auszuschließen. Vermessung von Fahrzeugen bis 4300 mm Radstand. Farbe: anthrazit / RAL 7016

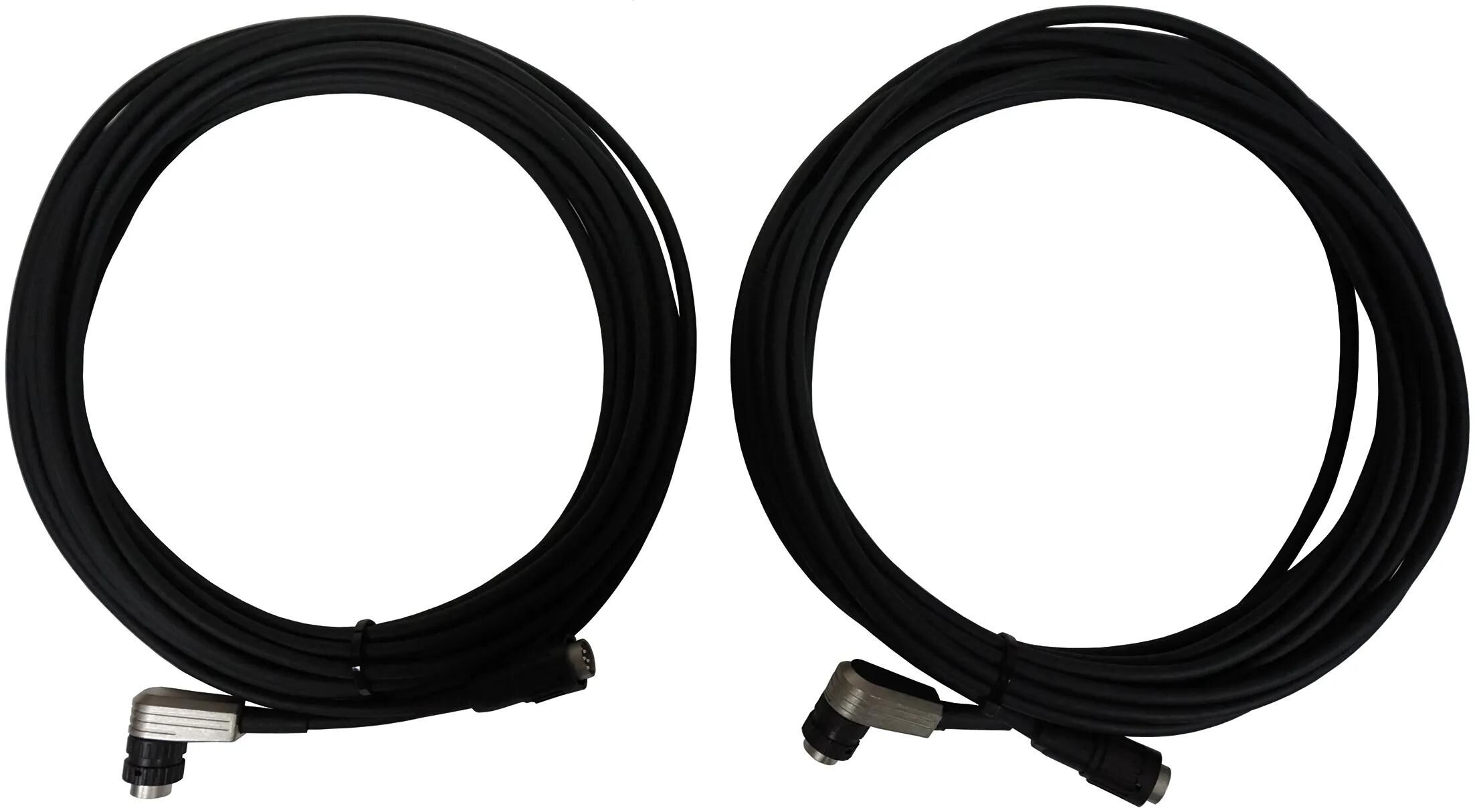

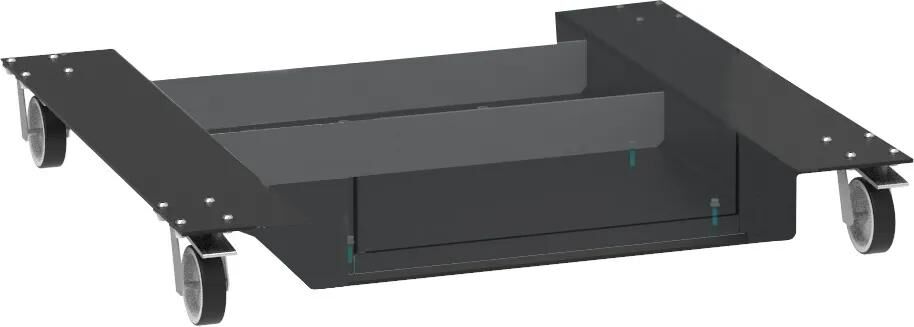

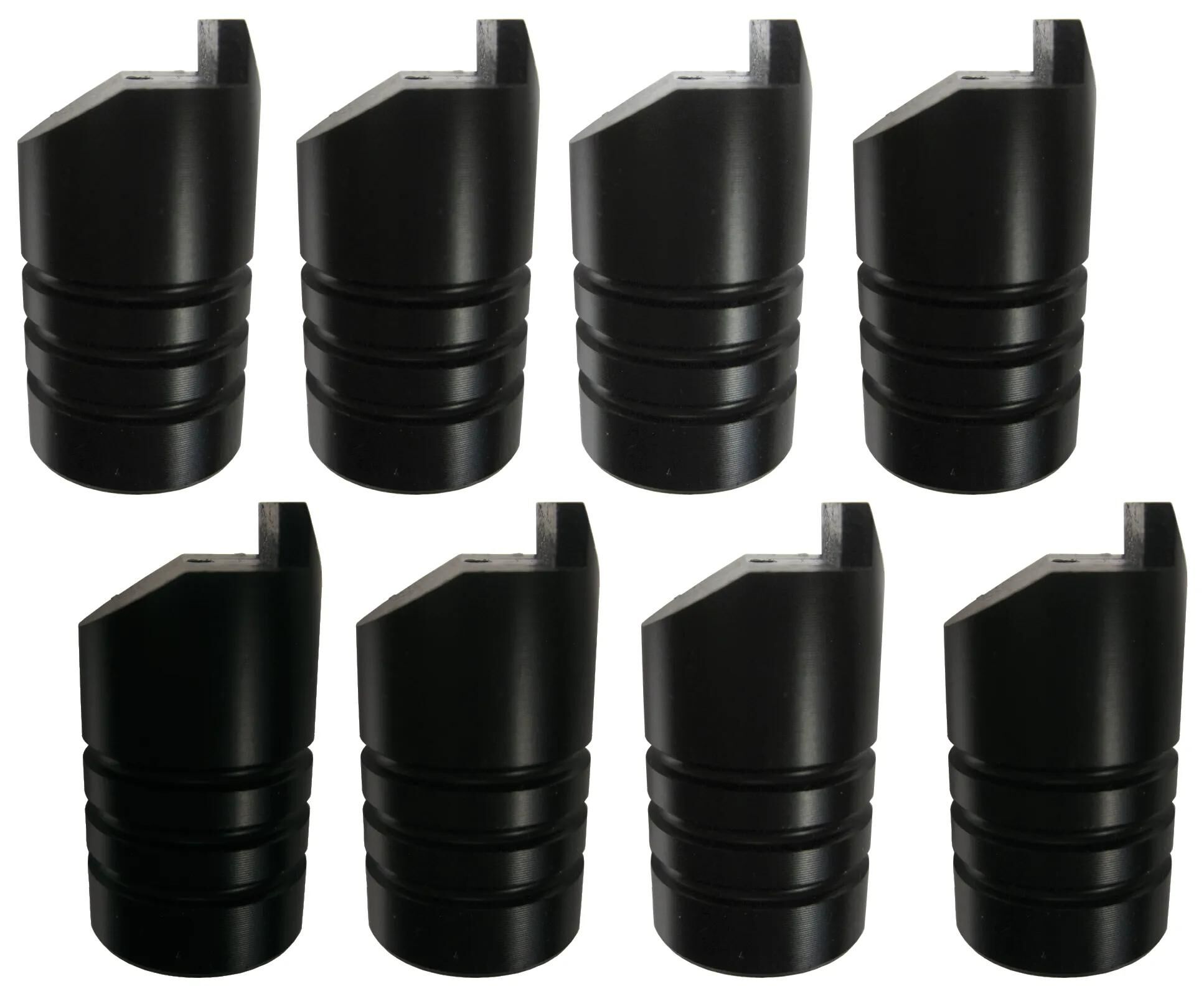

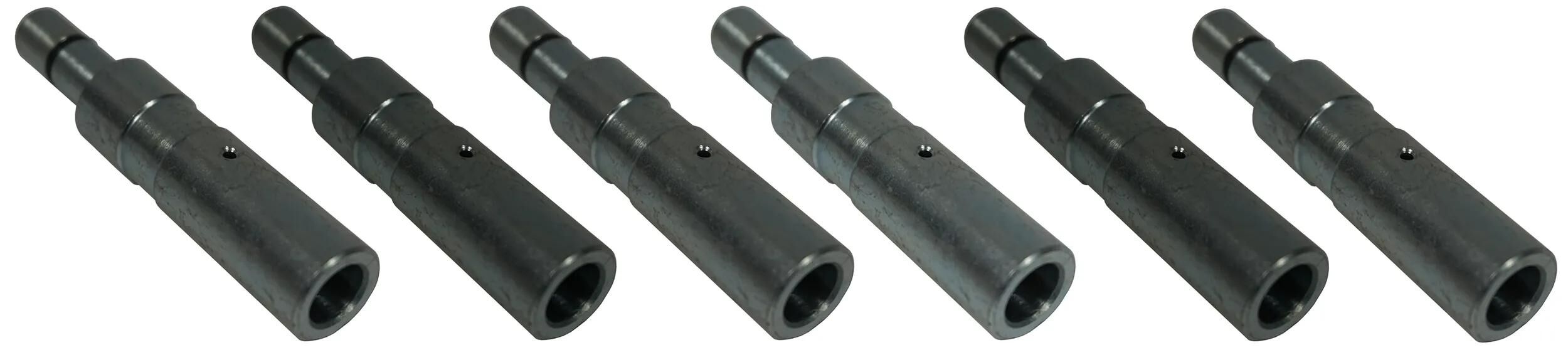

Zubehör, passend für RAV Achsmessgeräte

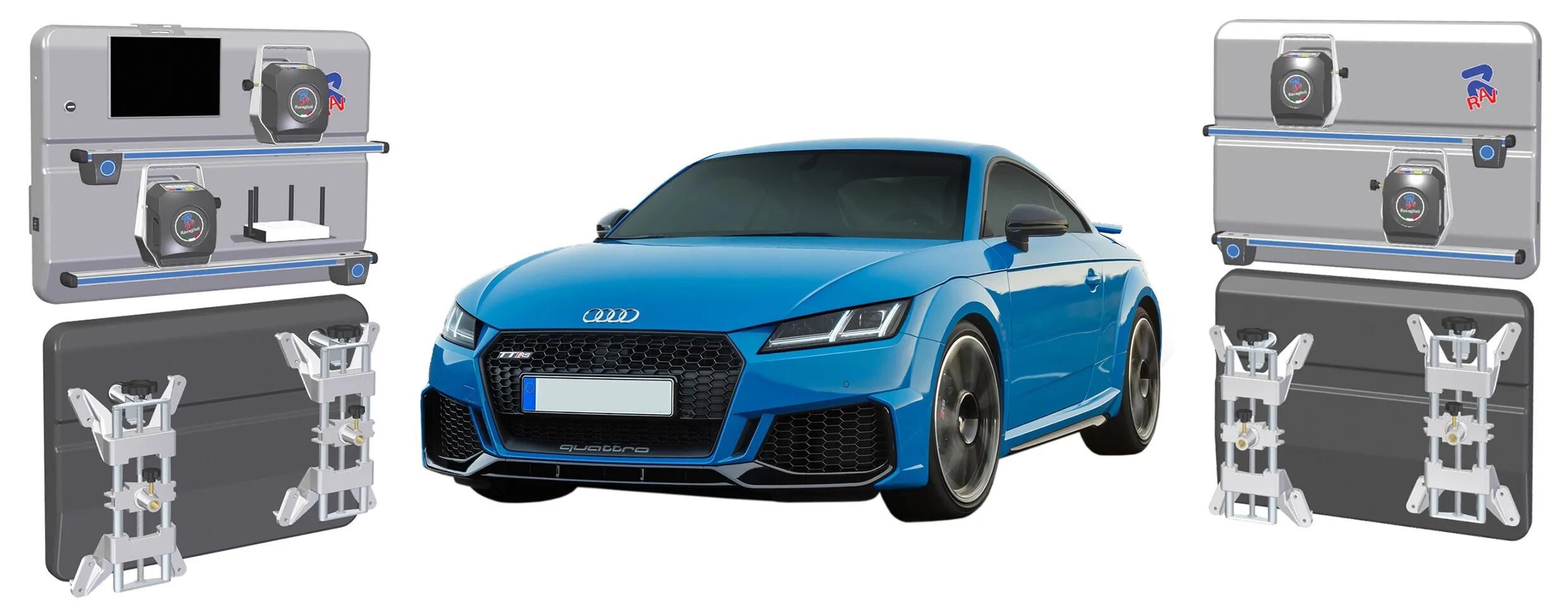

Tablet gesteuert, ohne PC jedoch mit Wi-Fi-Verbindung
Ein neues Konzept von CCD-Achsmessgeräten als Hi-Tech-Alternative zu verschiedenen Produktlösungen auf dem Markt. Mit komplett neuem Design der Messköpfe und neuer Ablagevorrichtung für die Messwertaufnehmer und Radklammern.

Lieferumfang:
Tablet, Magnethalterung für das Tablet, Wi-Fi-Access-Point, Wandpanele für die Messköpfe mit USB-Ladestecker, Access-Point und Tablet-Ablage, 8-CCD Sensoren mit kugelgelarten Bolzen, 1 Enkoder und Schnellladestecker, Satz Drehteller S110A7/P, 1 Bemspedalfeststeller, 1 Lenkradfeststeller, 2 Paar STDA33EU 4-Punktradhalter

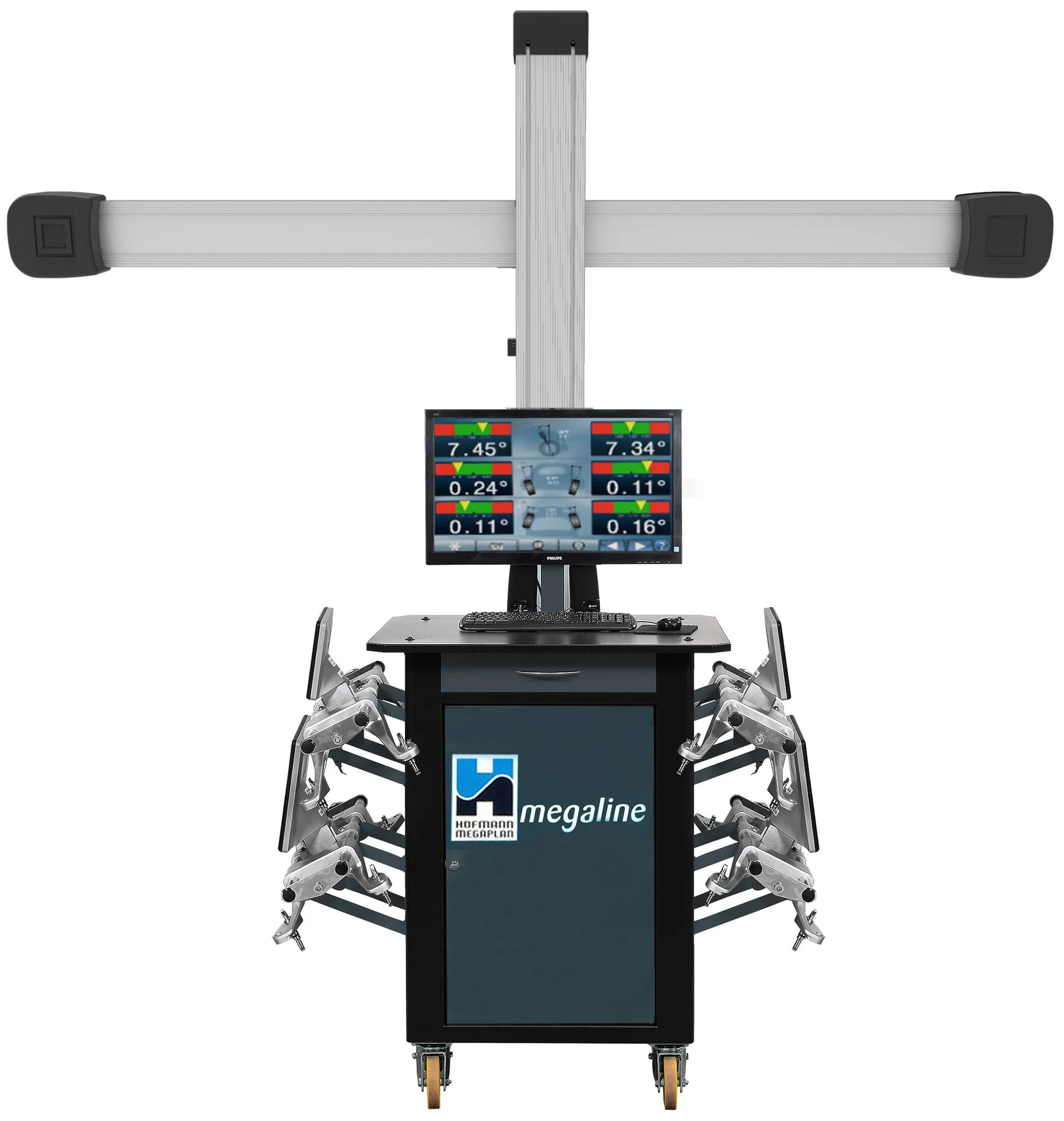

3D / HD, mit beweglicher Kamera und automatisch einstellbarer Hubhöhe
Targets mit reduzierten Abmessungen und Gewicht. Erweiterte Software mit Messung von Spur, Neigung und Diagonalen, Einzelradausschlag, Messung mit 2 Targets für lange Fahrzeuge, Nachlaufspur, Scheuerwinkel und Audit.

Ausstattung / Lieferumfang:
Schaltschrank, Windows Betriebssystem, 27" TFT-Monitor, Farbdrucker, Tastatur, Lautsprecher, WIFI-USB-Adapter
Vier 4-Punkt Klemmen 1" - 24" mit Universalgriffen und Zielscheiben
Zwei mechanische Drehscheiben für Autos, beweglicher Kameraträger (Lift) mit 3D-Sensortechnik, Bremspedalsperre, Lenkradsperre
Achsmesssoftware und Datenbank für CARS

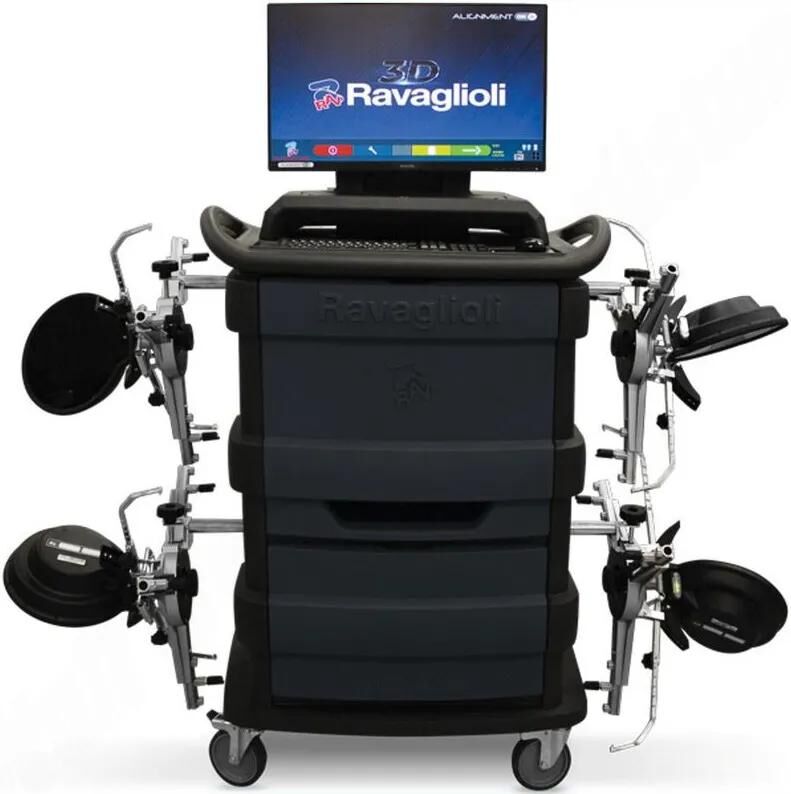

3D-Anlage, an verschiedenen Hebebühnentypen einsetzbar, grau
Komplett kabelloses 3D Kamerasystem mit Bluetooth Datenübertragung und automatischer Kompensation der Ebenheit. Ein System mit Messköpfen, die direkt an der Hebebühne angebracht werden, wodurch der zusätzliche Aufbau vor der Hebebühne entfällt. Die Datenübertragung zwischen Messkameras und Konsole erfolgt mittels Bluetooth. Jeder Messkopf ist mit einem LCD-Display zur Anzeige der Basisinformationen und mit fünf Tasten zur Fernsteuerung der Software versehen (inkl. Fernbedienungsfunktion). Durch ihre kompakten Abmessungen eignet sich das Gerät auch für KFZ-Werkstätten mit geringem Platzangebot.

Passend für Achsmessgerät "megaline 3500HD"

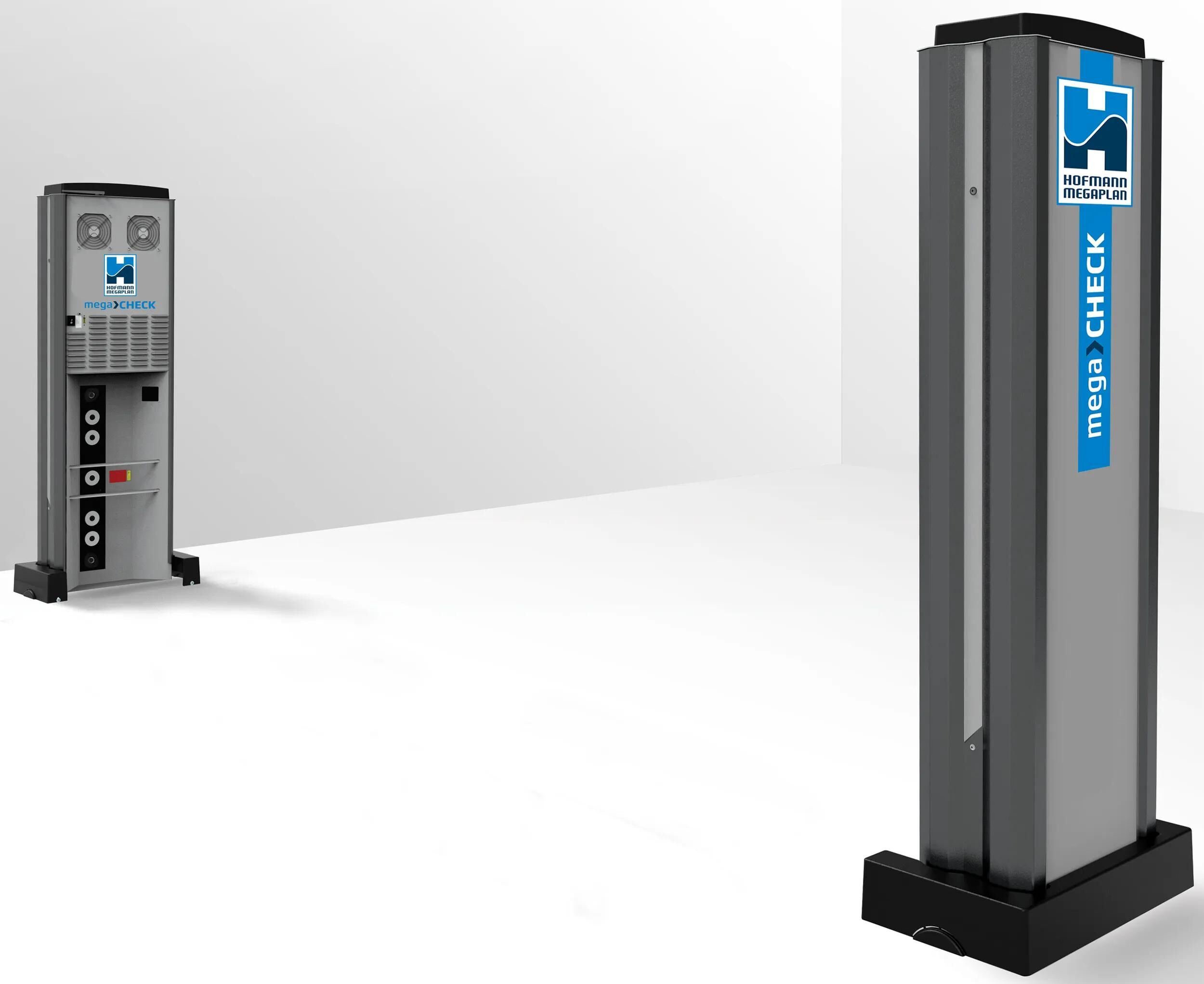

Automatische Eingangsvermessung der kompletten Fahrwerksgeometrie
Ein Schnellinspektionssystem zur automatisierten Fahrzeugannahme. Es steigert die Dynamik Ihres Betriebs durch zusätzliche Serviceleistungen, die das Kundenvertrauen stärken und sichere Einnahmen garantieren. Akkurate, schnelle und kontaktlose Fahrzeugdiagnose mit Überprüfung der kompletten Fahrwerksgeometrie. In wenigen Sekunden wird die komplette Radgeometrie, einschließlich Einzelvorspuren und Lenkradzentrierung, vermessen und über die automatische Anzeige die zu korrigierenden Einstellungsfehler dargestellt. Die Überprüfung erfolgt einfach, unkompliziert und vollkommen kontakt- und bedienerlos. Automatische Fahrzeugerkennung anhand einer Echtzeit-Datenbank mit den spezifischen Fahrzeugdaten oder mittels Kfz-Kennzeichenerkennung (optional). Nach Abschluss der Fahrzeugdiagnose können die Ergebnisse, durch transparente, leicht verständliche Vermessungsprotokolle, direkt mit dem Kunden geteilt werden, um gemeinsam die erforderlichen Maßnahmen zu besprechen.

Messkopftechnologie mit HD-Kameras und Real-3D-Targets, Übertragung kabellos via Bluetooth
Die AllOnWall Series bietet alles, was für die Achsvermessung erforderlich ist. Mit einem praktischen Wandpanel, wodurch nützlicher Platz in der Werkstatt gewonnen werden kann. Alle Einstellarbeiten können über ein 10”-Tablet gesteuert werden, das der Bediener mit sich führen oder während der Einstellung, mit Hilfe der integrierten Magnete, an der Hebebühne positionieren kann. Die 3D-Messköpfe erfassen sämtliche Winkel des Fahrzeugs innerhalb von Sekunden. Die an den Radklammern installierten Targets in Real-3D-Struktur sind extrem leicht, wartungsfrei und ohne elektronische Bauteile.

Lieferumfang:
1x Tablet mit 10" Multitouch-Display (800 x 1280 Pixel) und Haftmagneten (wiederaufladbar am Panel)
1x Ladestation (mit Magneten) für die Positionierung von zwei Batterien
1x Gehäuse mit Stoßschutzgummimatte zur sicheren Unterbringung der 3D-Messköpfe
4x selbstzentrierende 3-Punkt-Schnellspann-Radklammern
2x Standard-Drehteller (Ø 300 mm)
1x Lenkradfeststeller
1x Bremspedalfeststeller
STDAPREMIUM (Token für zusätzliche Funktionen), STDA110 (Fahrzeugdatenbank), STDA162 (Satz mit Halterungen für die Befestigung an der Hebebühne - 2 Stück)

Berührungslose Vermessung aller 4 Räder, Sturz- und Spurmessung in 5 s
Mit diesem Gerät ist eine Komplettvermessung möglich, ohne dass der Anwender aus dem Fahrzeug aussteigen muss. Es benötigt keine Radklammern, Reflektoren und Messköpfe. Ein manuelles Einrichten für Fahrzeuge mit unterschiedlichen Radständen, ein Felgen-run-out oder das Entfernen der Radkappe, ist nicht mehr nötig. Der Start des Messvorgangs erfolgt automatisch bei der Fahrzeugeinfahrt, die Messung von Sturz und Spur wird in weniger als 5 Sekunden erledigt, alle anderen Winkel benötigen nur wenig mehr Zeit. Ein Bremspedalfeststeller zur Messung des Nachlaufs ist ebenfalls nicht mehr nötig. Es ist an alle Arten von Achsmesshebebühnen oder Gruben anpassbar.

Technische Daten:
Gesamtbreite: 2680 mm
Abstand zwischen den Aufstandsführungen: 510 mm
Höhe Auffahrfläche: 60 mm
max. Tragfähigkeit Auffahrfläche: 4 t
Spurweite (min./max.): 1020 - 1920 mm
Messzeit: 10 s
Messgenauigkeit: 0,3 mm
Genauigkeitsgrenze: 0,1 mm
