BIKESERVICE Kühlersystemtester

Zur einfachen Überprüfung der Dichtigkeit bei Kühlsystemen und der Funktion des Überdruckventils der Kühlerverschlusskappe.

Anleitung: Überprüfung der Dichtigkeit des Kühlersystems

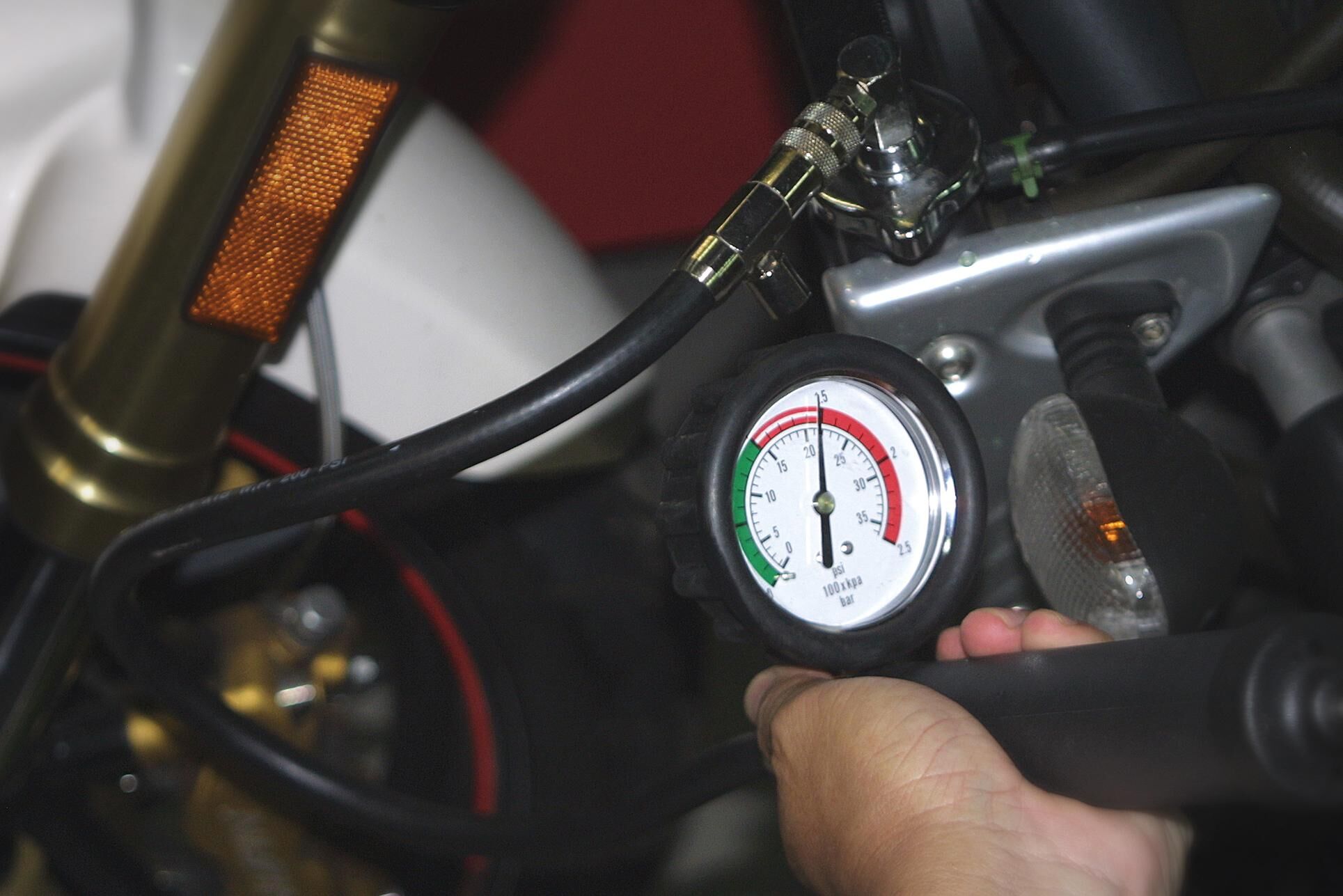

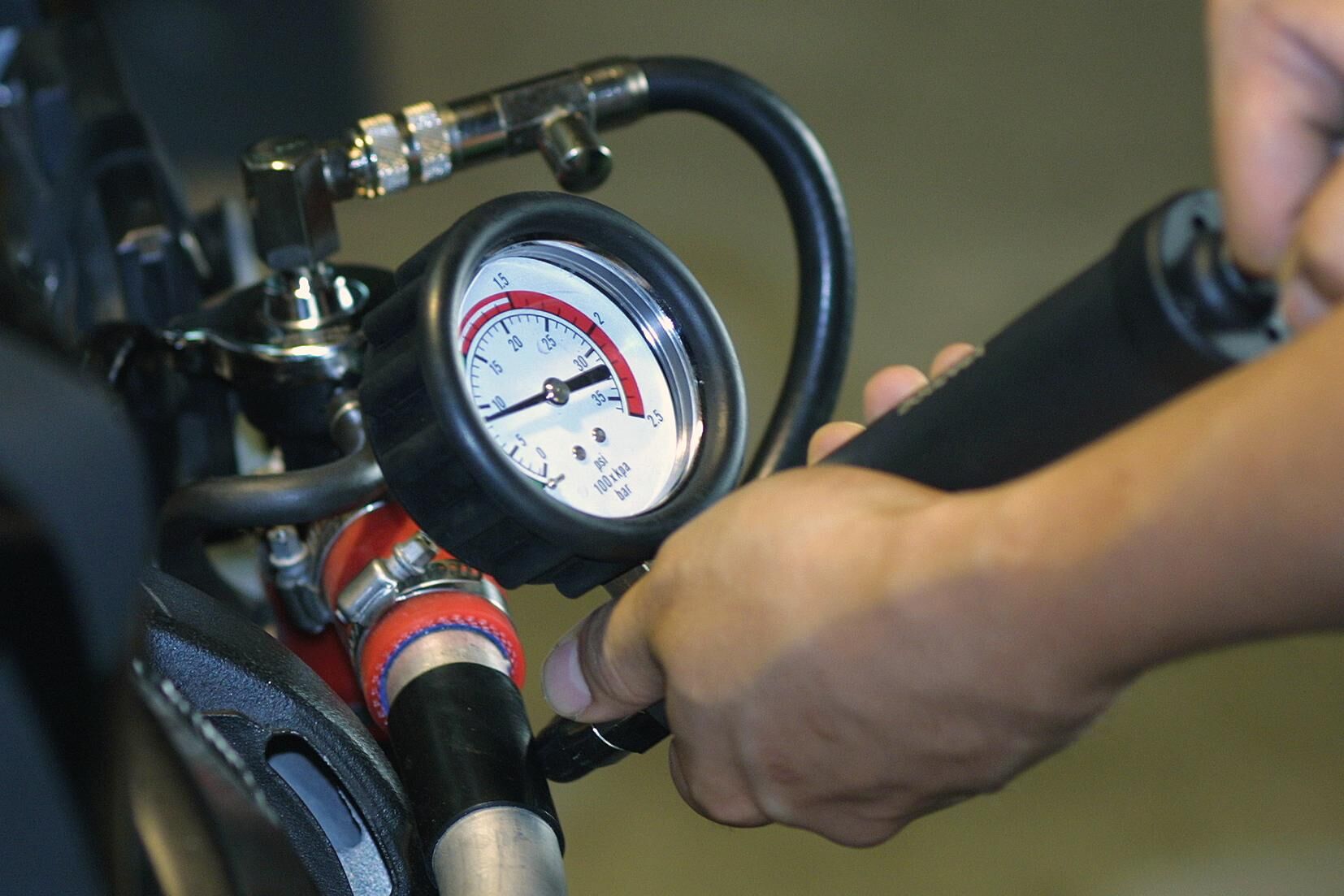

Die Adapter BS0244B sowie BS0244C werden anstelle des originalen Kühlerdeckels mittels Bajonettverschluss auf die Kühleröffnung gedreht. Die Handpumpe wird nun über den Schnellverschluss mit dem Adapter verbunden.

Anleitung: Überprüfung Funktion des Überdruckventils der Kühlerverschlusskappe

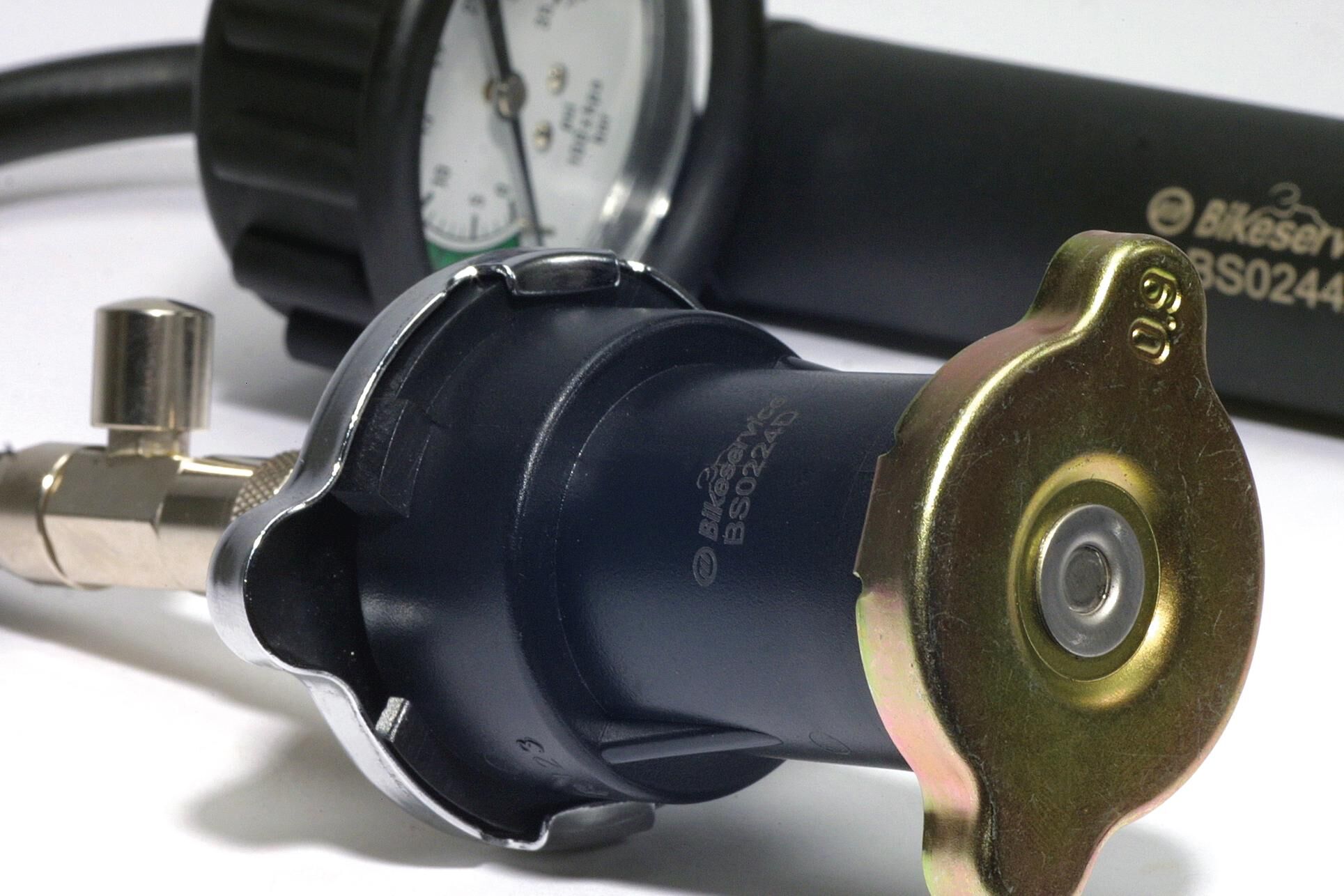

Der Adapter BS0244F wird über den Schnellverschluss mit der Handpumpe verbunden. Nun wird der Verbindungsstutzen BS0244D oder BS0244E mittels Bajonettverschluss auf den Adapter BS0244F gedreht. Auf die offene Seite des Adapters BS0244D oder BS0244E kann nun die gewünschte Kühlerverschlusskappe gedreht werden.

Technische Daten:
Gesamtmaße Kassette (LxBxH): 200 x 300 x 85 mm
Messbereich: (0 - 2,5 bar / 0 - 36 psi)

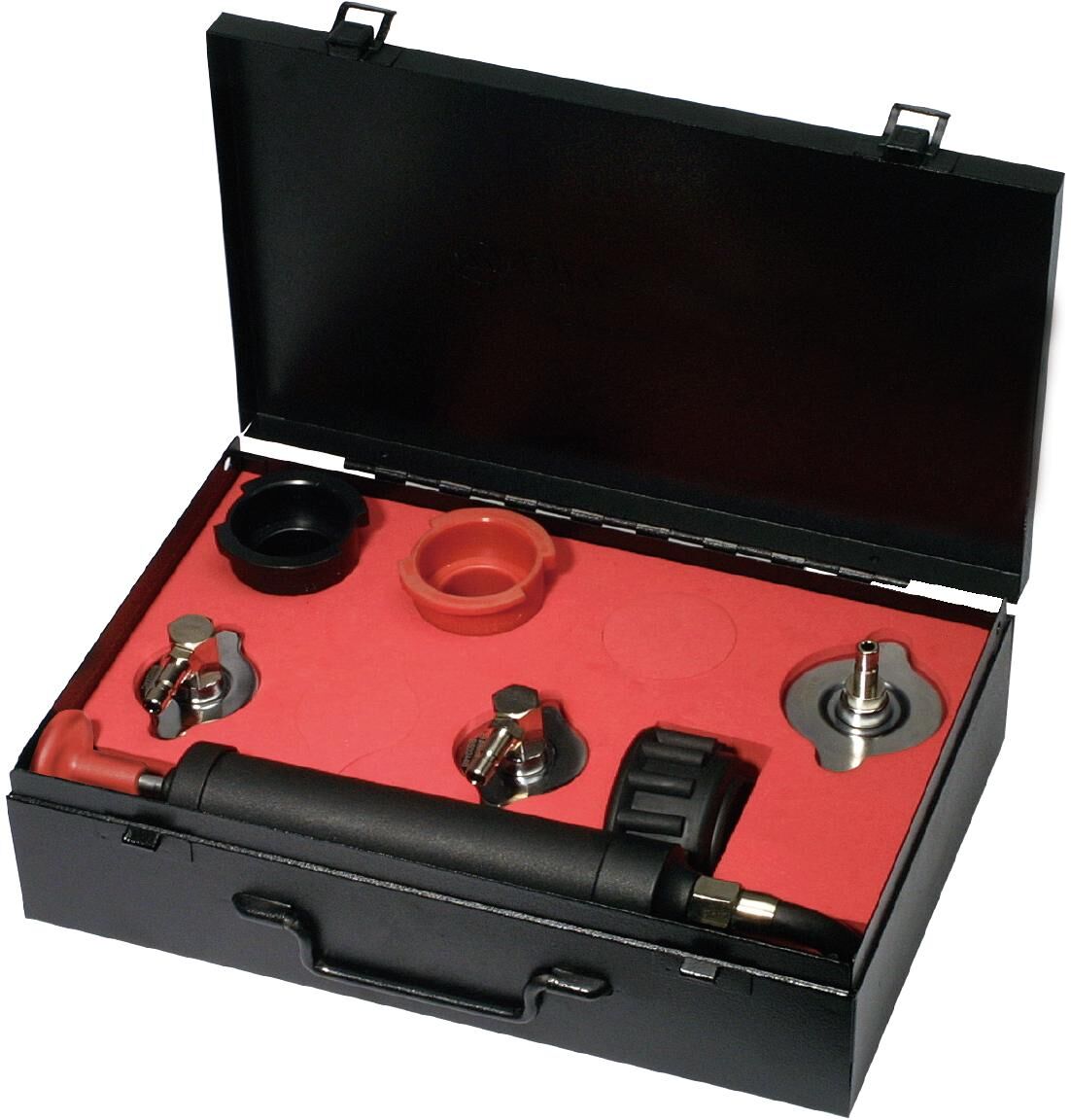

Der Satz enthält folgende Artikel:

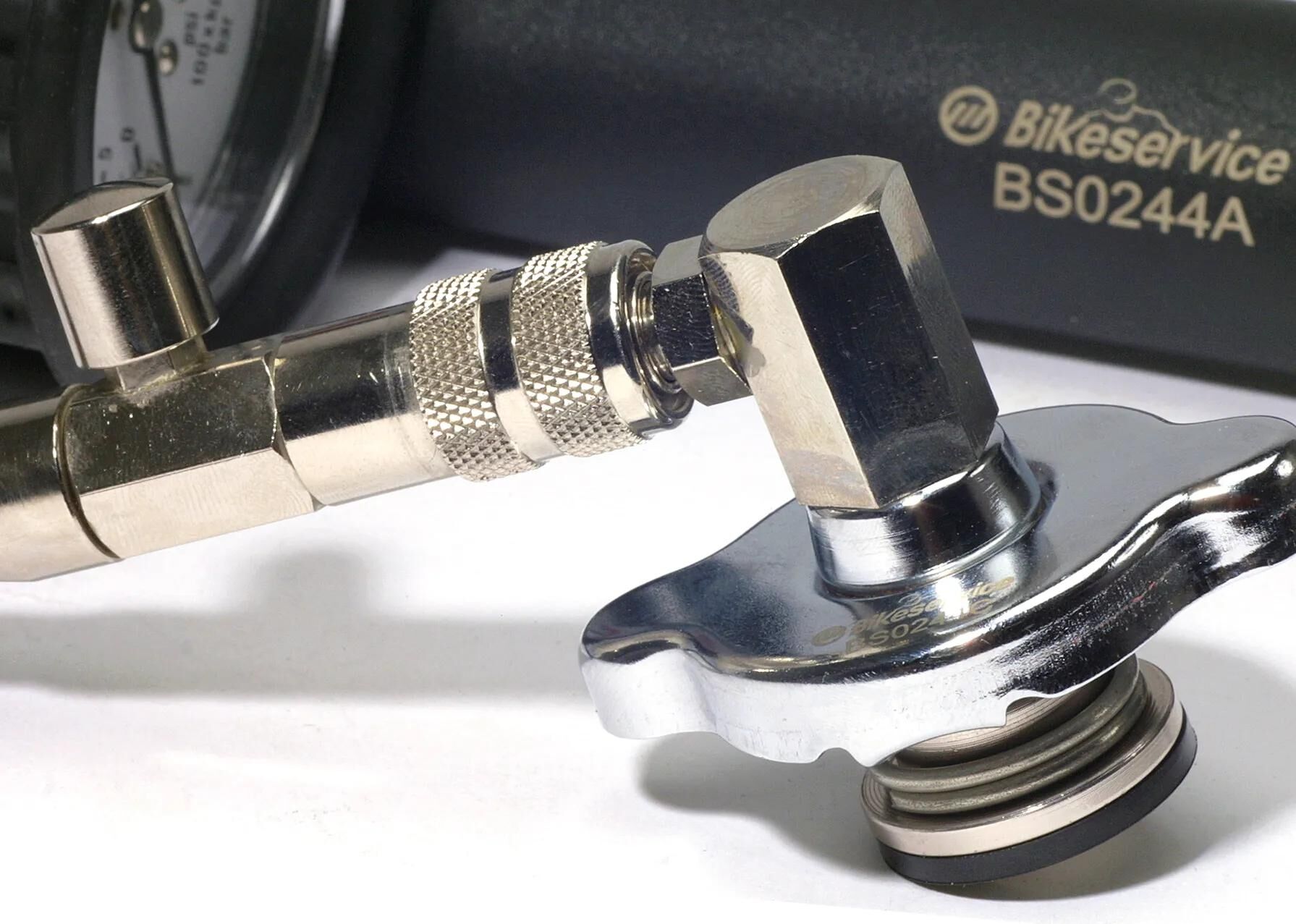

Handpumpe: mit Manometer, flexiblem Schlauch mit Schnellanschluss und Ablassventil (BS0244A), 0.577.351/0
Verbindungsstutzen schwarz: R123 / R124 (BS0244D), 0.577.354/4
Verbindungsstutzen rot: R123 / PA66 (BS0244E), 0.577.355/1

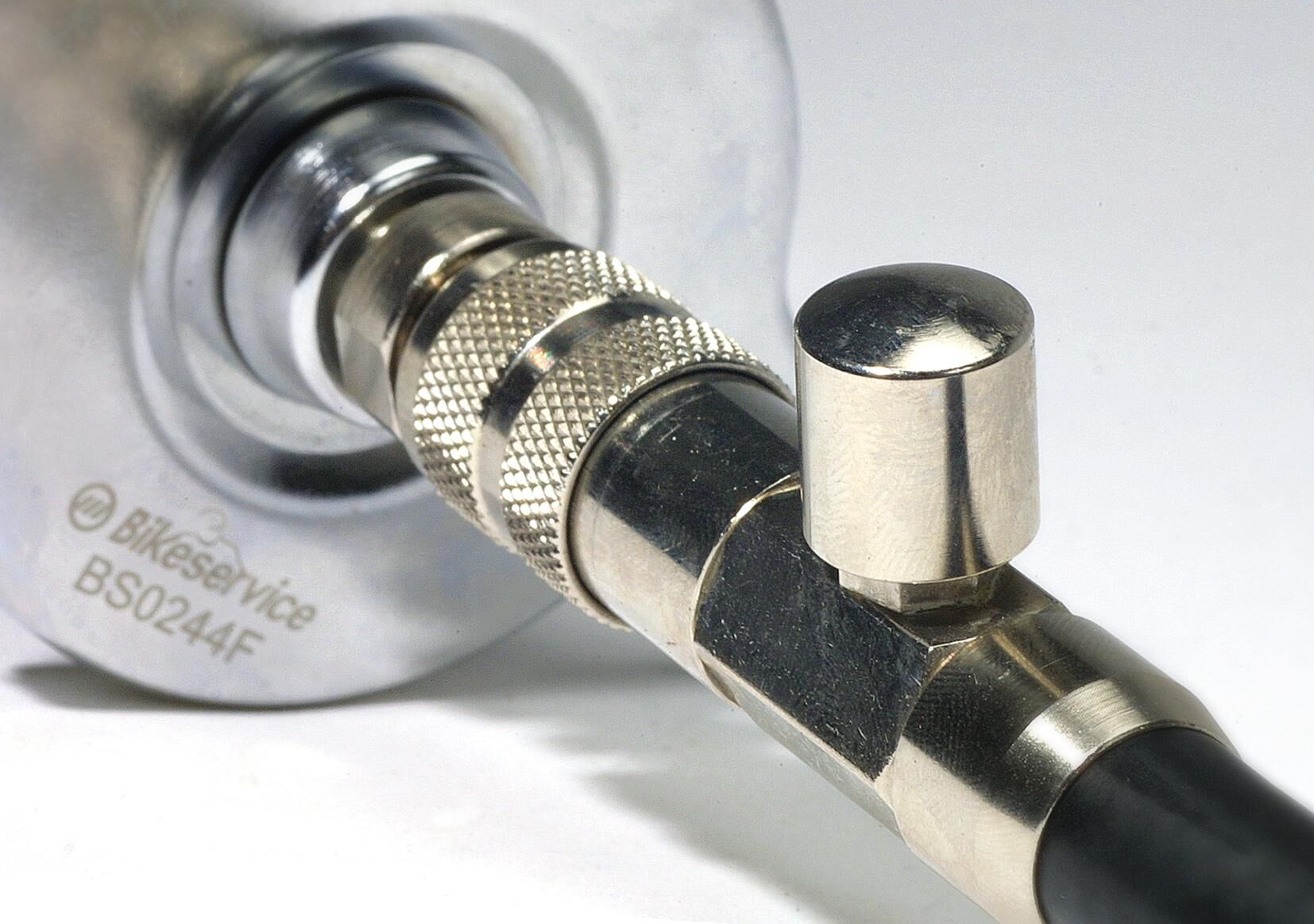

Kühlerdeckeladapter groß: (BS0244F), 0.577.356/9
Kühlerdeckeladapter mittel: kleine Flügel (BS0244C), 0.577.353/6
Kühlerdeckeladapter klein: große Flügel (BS0244B), 0.577.352/8

Nutzungshinweis:
Die Überprüfung darf nur bei abgeschaltetem Motor durchgeführt werden. Achten Sie darauf, dass die Kühlflüssigkeit sowie der Motor kalt sind damit bei einem Leck keine Kühlflüssigkeit auf heiße Motorteile gelangen kann.
