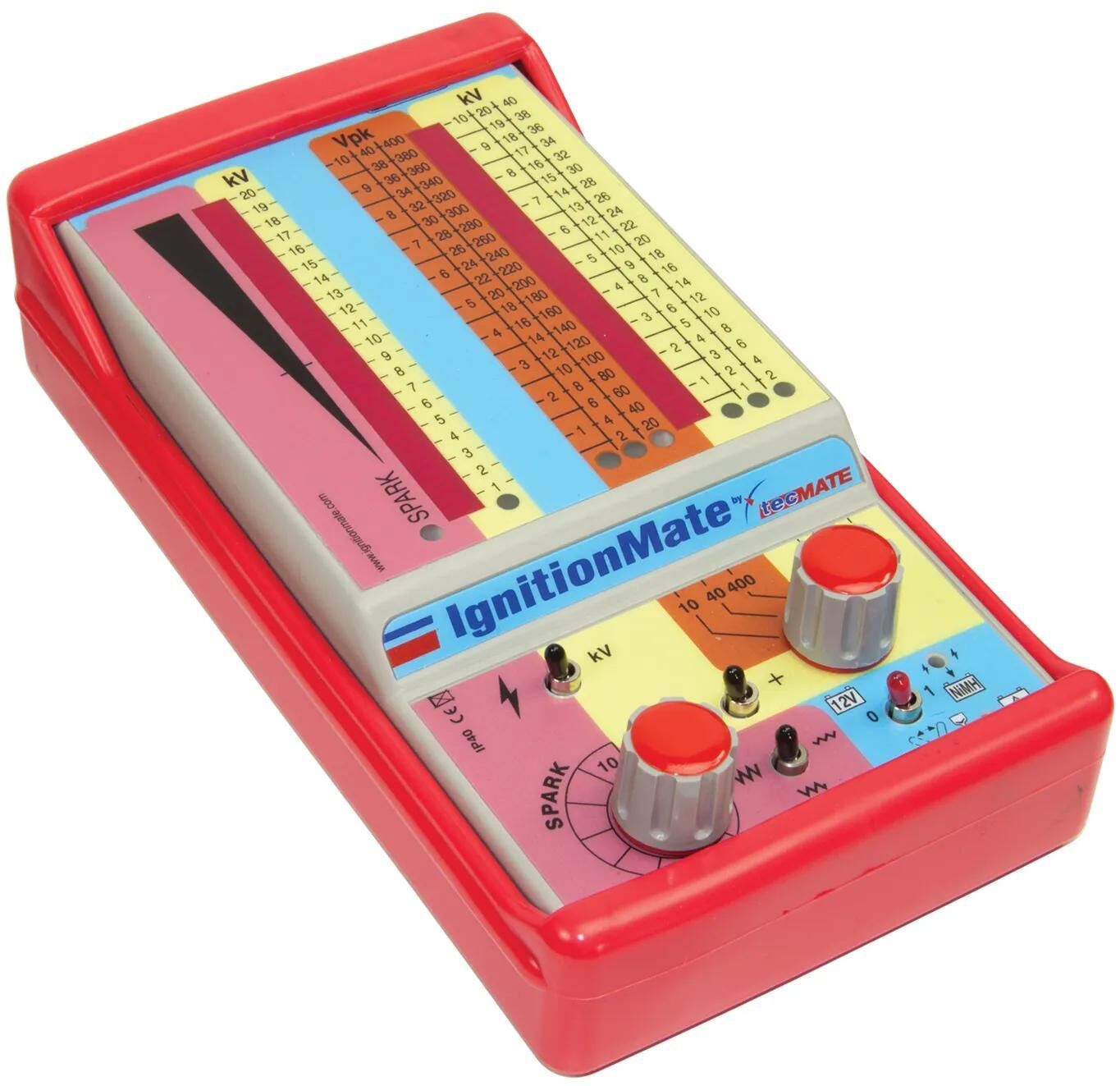

TECMATE Zündungstester "IgnitionMate"

• Art.-Nr.: 05407242
• Org.-Nr.: TS90KIT

Spitzenspannungs-Zündprüfgerät mit Dual-Anzeige zur Fehlerbehebung bei Funkenzündsystemen
Speziell für die Messung und dynamische Anzeige von primären und sekundären Zündsignalen mittels heller LED-Balkendiagramme konzipiert. Zum Vergleich von zwei verschiedenen Signalen an einem Zylinder. Zeigt zuverlässig den Zustand jeder Zündanlage wie Hochspannungs-, Kondensator-, Transistor- oder einfache Kontaktzündung, gleich ob digitale oder analoge Bauweise, an.

Verschiedene Zündsystemtypen (AC-CDI, DC-CDI, Transistor, Magnetzündung, Zündspule und Zündpunkte) haben die gleichen Grundkomponenten, die gemessenen Signale ähneln sich in der Regel hinsichtlich Beschaffenheit und Größenordnung.
Ein Zerlegen von Zündungskomponenten ist nicht erforderlich. (Dadurch wird die versehentliche Einführung oder Korrektur mangelhafter Kontakte ins System vermieden, wodurch die Lösung der nicht identifizierten Probleme zusätzlich erschwert und verzögert werden könnte) Zwei Signale desselben Zylinders können gleichzeitig verglichen werden.
Sekundäre Hochspannung/Spitzenspannung 10, 20, 40 kV Skalen verwenden Sie die Abgreifzange, um die Hochspannung zwischen Zündspule und Zündkerze zu messen.
Funken-Strom Messen der Konsistenz des Hochspannungsfunkenstromsignals und Ermitteln/ Anzeigen von Fehlzündung 10, 40 oder 400 Vpk Skalen mit der ROTEN und SCHWARZEN Siliziumprüfleitung werden Primärsignale zwischen ICU und Stromversorgung (Batterie oder Ladespule), Steueraufnahme (Impulsspule oder Hall-Sensor), Zündspule und Schalter (Schlüssel, Notausschalter, Ständer, Gas) gemessen.

Zylinder: 1 (zwei Signale)
Methode: Vergleich und Anzeige zweier verschiedener Signale am selben Zylinder
Display/ Auflösung: 2 Displays mit 40 sehr hellen LEDs
Auswahl/ Einstellung:
Linkes Display: Auswahl zwischen 20 kV und Funken. Einstellung der Funkenempfindlichkeit
Rechtes Display: Auswahl der Primärspannung 10, 40 oder 400 VPK, Auswahl der Sekundärspannung 10, 20 oder 40 kV
Polarität der kV-Spannung: Einzelausgangsspulen haben negative Signale, Doppelausgangsspulen haben negative und positive Signale
Hauptschalter, einschließlich automatischer Abschaltung, wenn kein Signal gemessen wird
Strom: Aufladbare 7,2 V NiMH-Batterie bietet 6 Stunden Autonomie, externe Versorgung mit 12 Vdc (11 15 Vdc)

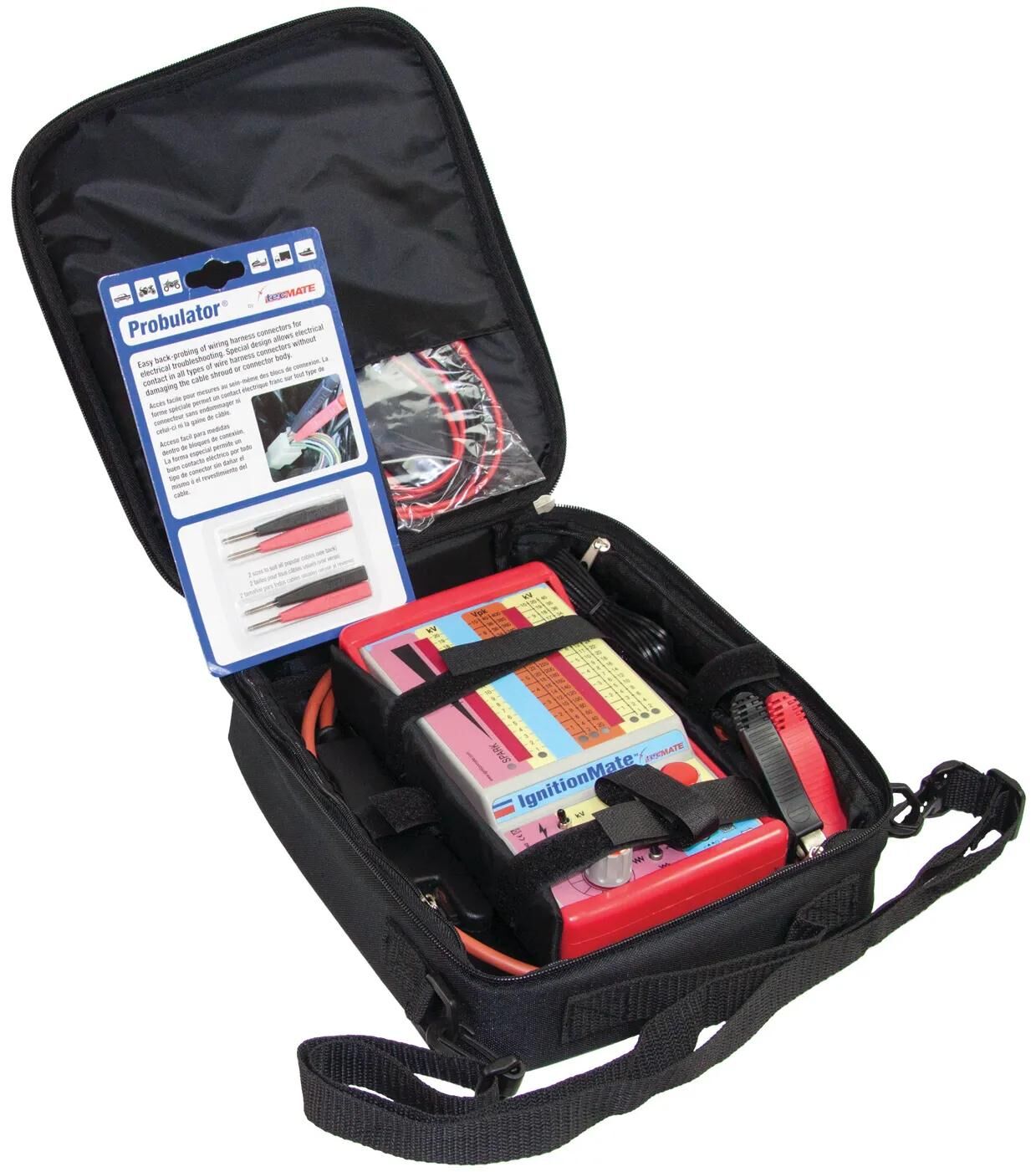

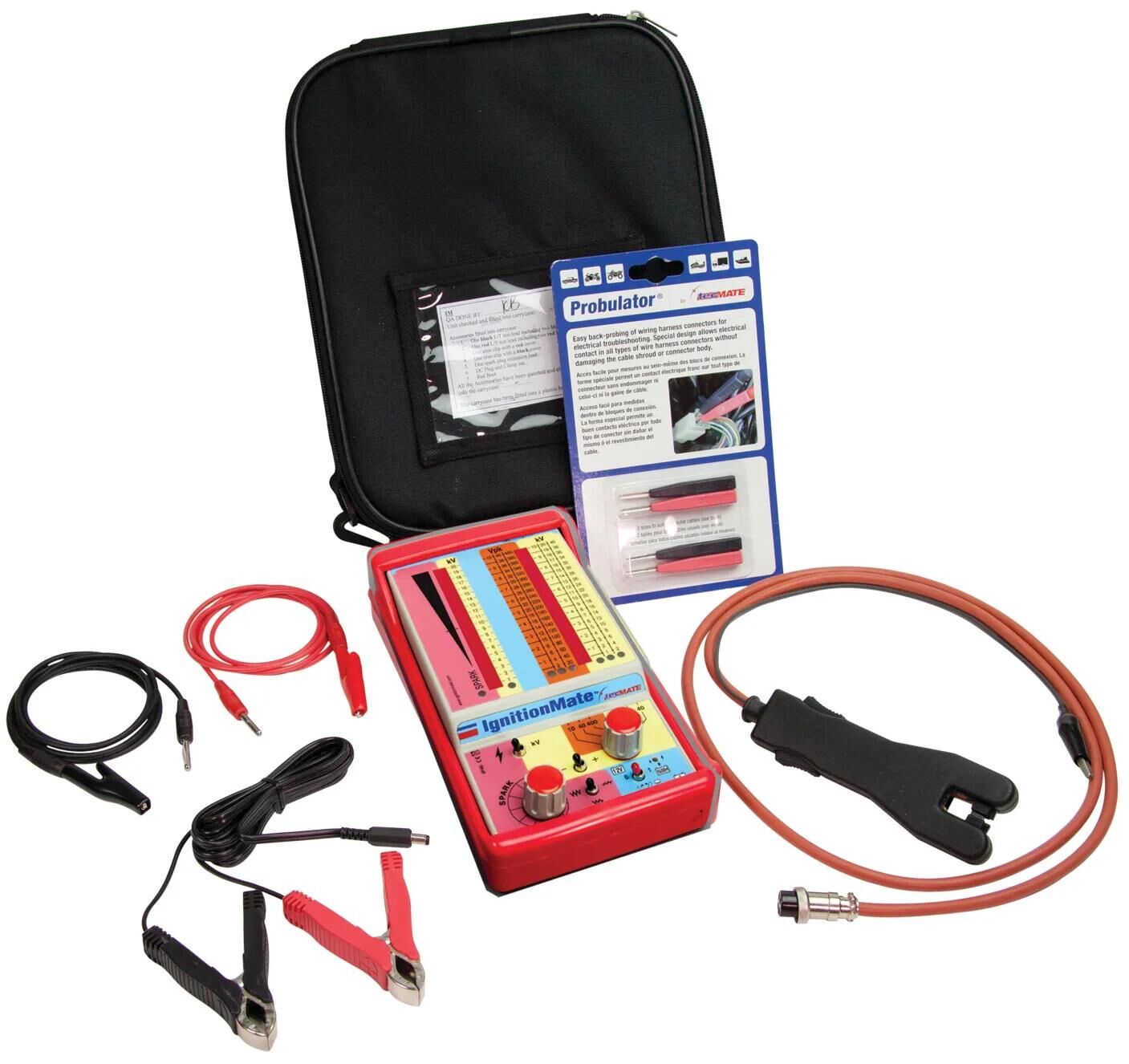

Ausführung/ Lieferumfang: Der Standardsatz enthält das Instrument mit robuster Gummischutzhülle, Kombinations-Hochspannungs-Signalabgreifzange mit Siliziumzuleitung, Zündspulenadapter, Silizium-Prüfleitungssatz mit isolierten Krokodilklemmen und Probulator Prüfspitzen, ein 6 ½ ft / 200 cm langes 12 V Kabel und ein Handbuch mit Kurzanleitung.
